在電力設備的生產、安裝及運維過程中，確保其絕緣性能完好是預防事故發生、保障電網安全運行的重中之重。工頻耐壓試驗裝置（也稱交流耐壓試驗設備）正是進行此項關鍵測試的“權威法官”。它能有效發現設備絕緣結構的缺陷、集中性弱點以及考核絕緣的耐壓強度。武漢龍電電氣將對工頻耐壓試驗裝置涉及的核心名詞與概念進行全方位解讀，助您深入了解這一重要設備。

一、基礎定義篇

① 工頻耐壓試驗 (Power Frequency Withstand Voltage Test)

定義: 對被試品施加遠高于其額定工作電壓的工頻（50Hz或60Hz）正弦波交流電壓，并持續規定時間（通常為1分鐘），以檢驗其絕緣承受過電壓能力的試驗。

目的: 直接、有效地考核電力設備（如變壓器、電纜、開關、電機等）的主絕緣強度，是鑒定其絕緣性能最嚴格、最有效的方法之一。

② 工頻耐壓試驗裝置 (Power Frequency Withstand Test Set)

定義: 用于進行工頻耐壓試驗的成套設備的總稱。它通常由試驗變壓器、調壓器、控制箱（臺）、保護電阻、分壓器及測量系統等組成。

③ 工頻 (Power Frequency)

定義: 指工業用電的標準頻率。在中國為50Hz，在一些其他國家為60Hz。耐壓試驗采用工頻，是為了模擬設備在實際運行中可能遭受的過電壓（如操作過電壓）情況。

④ 擊穿 (Breakdown)

定義: 在被試品絕緣施加高壓的過程中，當其絕緣性能失效，絕緣材料從絕緣狀態突變?yōu)榱紝?dǎo)電狀態的過程。試驗中發生擊穿是判斷設備絕緣不合格的直接依據。

二、核心組件篇

① 試驗變壓器 (Testing Transformer)

定義: 裝置的核心部件，是一種特殊設計的、能產生高電壓、小電流的升壓變壓器。其特點是電壓高、容量相對較小、短路阻抗較大，并設計有良好的絕緣結構和過載保護能力。

作用: 將調壓器輸出的低電壓升高到試驗所需的高電壓。

② 調壓器 (Voltage Regulator)

定義: 用于平滑、連續地調節施加到試驗變壓器初級繞組上的電壓，從而實現對輸出高壓的從零起升壓和無級調節。

常見類型: 電動自耦調壓器、感應調壓器。

③ 控制箱/控制臺 (Control Box / Console)

定義: 裝置的“大腦”。內部集成有調壓器驅動系統、測量儀表、控制按鈕、保護電路和計時器。

功能: 提供電源輸入、控制輸出電壓的升降、監視高壓電壓和泄漏電流、設定試驗時間、在過流或擊穿時自動快速切斷電源并報警。

④ 保護電阻 (Protective Resistor)

定義: 串聯在試驗變壓器高壓輸出回路中的限流電阻。

作用: ① 限制被試品擊穿時產生的短路電流，保護試驗變壓器和防止故障擴大；② 抑制回路中的諧波和過電壓沖擊。

⑤ 高壓分壓器 (High Voltage Divider)

定義: 一種用于測量高電壓的裝置，通過電阻或電容分壓原理，將高電壓按比例轉換為低電壓，供儀表測量或采集。

作用: 精確測量施加在被試品上的高壓值，其測量精度遠高于通過變壓器變比換算的讀數。

三、關鍵參數與概念篇

① 額定輸出電壓 (Rated Output Voltage)

定義: 試驗變壓器所能輸出的最高電壓值（如50kV, 100kV），必須高于被試品的試驗電壓要求。

② 額定容量 (Rated Capacity)

定義: 試驗變壓器在額定電壓下輸出的視在功率（單位：kVA）。其決定了裝置能攜帶多大電容量的被試品。

③ 泄漏電流 (Leakage Current)

定義: 在施加高電壓時，流經被試品絕緣表面的微小電流。監視泄漏電流的變化趨勢，有助于在絕緣完全擊穿前發現絕緣缺陷。

④ 耐壓時間 (Withstand Time)

定義: 施加規定試驗電壓的持續時間。標準工頻耐壓試驗時間通常為1分鐘，特殊情況下可按相關標準規定。

⑤ 過流保護 (Overcurrent Protection)

定義: 控制箱內的核心保護功能。當泄漏電流超過設定的整定值時，設備會自動切斷高壓輸出，判斷為被試品不合格，并發出聲光報警。

四、選擇與操作須知（以武漢龍電電氣產品為例）

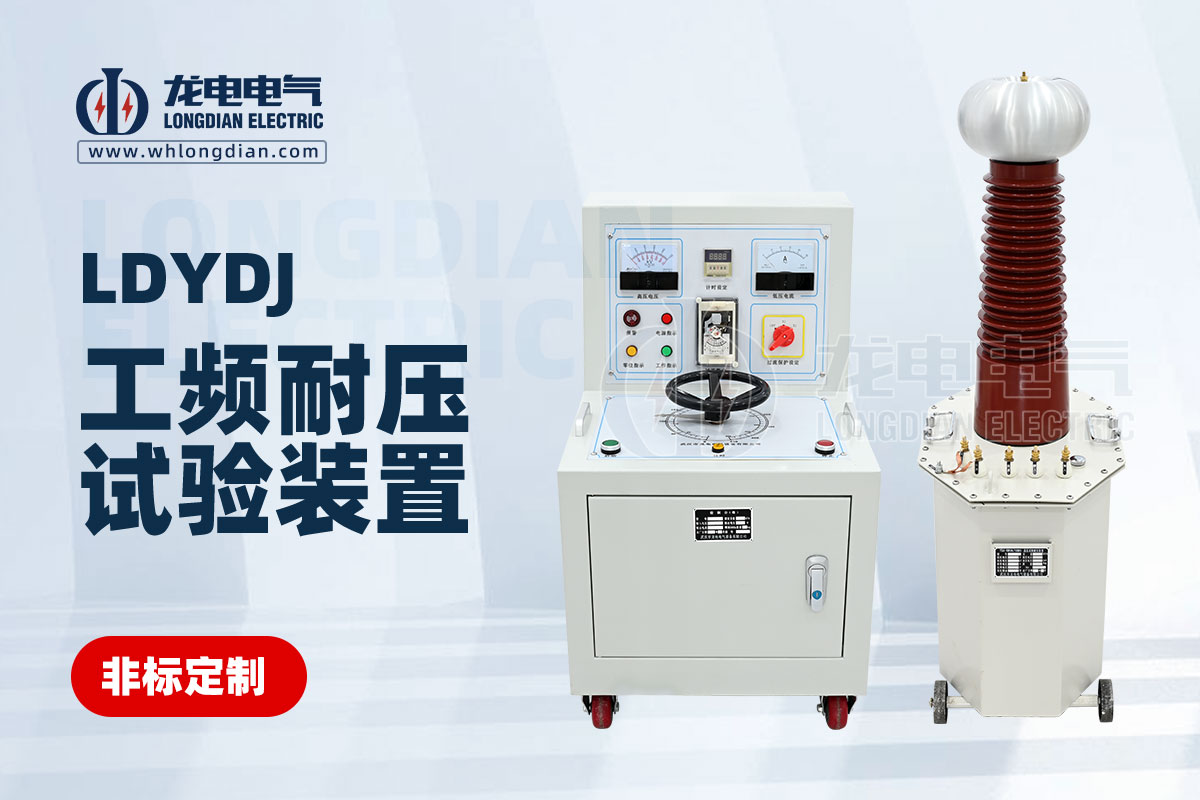

選擇一套可靠、安全的工頻耐壓試驗裝置至關重要。武漢龍電電氣生產的工頻耐壓試驗裝置秉承高標準設計，具備以下突出特點：

◆ 安全可靠: 控制箱具備多重保護（過流、零位、時間、門控等），采用高品質元器件，確保操作人員和設備安全。

◆ 精度高: 采用數字式儀表或外接分壓器測量，電壓顯示準確，讀數直觀。

◆ 操作簡便: 控制箱設計人性化，升壓、降壓、計時等操作簡單明了。

◆ 便攜式與臺式可選: 提供不同電壓和容量等級的設備，滿足實驗室與現場等多種測試場景需求。

◆ 符合標準: 嚴格遵循國家及電力行業相關試驗標準（如GB/T 16927, DL/T 474.4等）。

安全操作要點：

試驗前確保接地可靠。

設置合適的過流保護整定值。

嚴格執行“一人操作，一人監護”制度。

試驗區域設置明顯警示標志和物理隔離。

升壓和降壓過程應平穩均勻，試驗后必須充分放電。

工頻耐壓試驗裝置是保障電力系統絕緣安全的關鍵檢測設備。理解其相關名詞術語、工作原理和組件功能，是正確、安全開展試驗的基礎。選擇一套像武漢龍電電氣這樣品質優良、保護完善、操作便捷的耐壓試驗裝置，將為您的電力設備絕緣性能評估提供堅實可靠的技術保障，為電網安全穩定運行筑牢防線。
