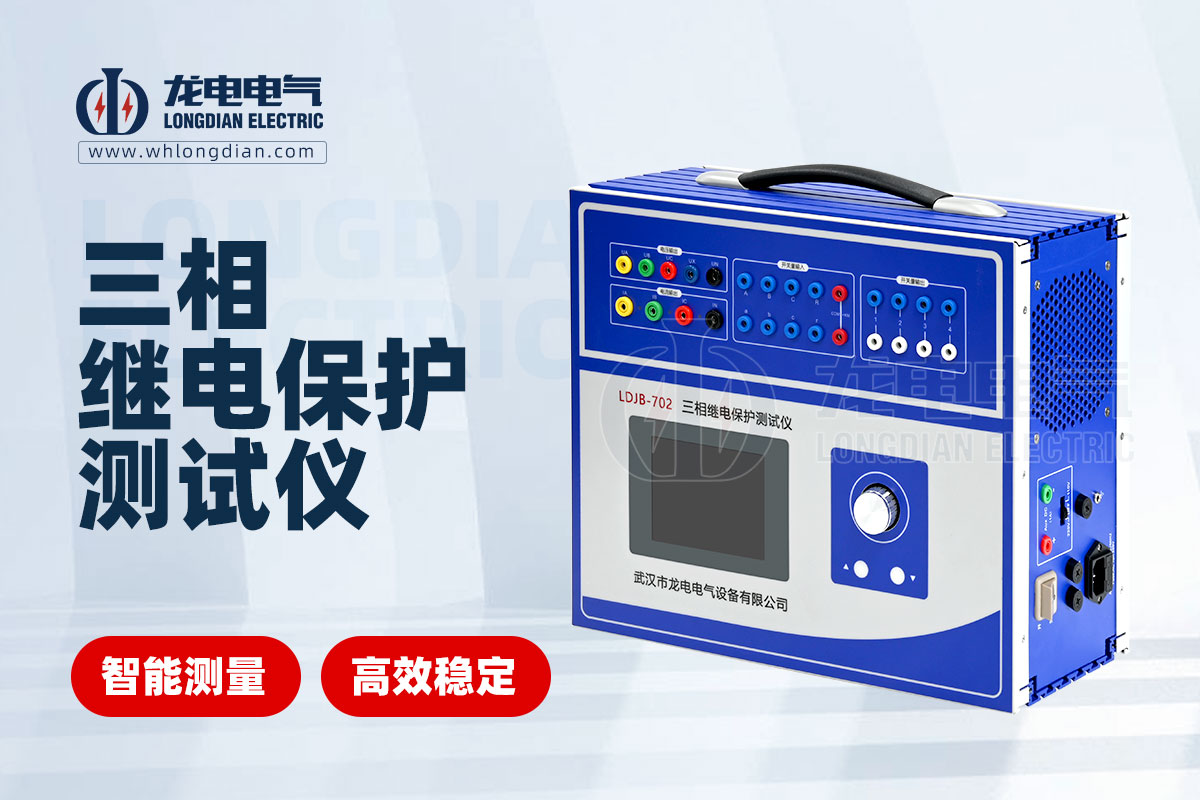

什么是繼電保護測試儀的諧波次數？

在繼電保護測試儀中，諧波次數指的是測試儀能夠輸出的非正弦波形中，相對于基波頻率的整數倍頻率成分。簡單來說，它決定了測試儀能模擬的波形畸變程度。

電力系統的理想狀態是純凈的正弦波，但由于非線性負載（如變頻器、電弧爐等）的存在，實際的電壓和電流波形會發生畸變，產生諧波。諧波是頻率為基波頻率整數倍的交流電量，如2次諧波（頻率為基波的2倍）、3次諧波（頻率為基波的3倍）等。

繼電保護測試儀的諧波次數功能，是指它能夠精確地在基波電壓和電流信號中疊加不同頻率、幅值和相位的諧波分量，從而模擬電網中真實的非正弦波形。

諧波次數在繼電保護測試中為什么重要？

了解測試儀的諧波次數功能，對于以下幾種測試場景至關重要：

① 驗證保護裝置的抗諧波性能： 現代微機型繼電保護裝置通常具備濾波功能，能夠識別并濾除波形中的諧波成分，只對基波進行計算，以避免諧波導致的誤動作。通過測試儀疊加諧波，可以驗證保護裝置在有諧波干擾的情況下，其測量和保護功能是否依然準確可靠。如果保護裝置的抗諧波能力差，可能會導致誤動或拒動。

② 模擬特定故障波形： 某些特定的故障或異常工況會產生獨特的諧波波形。例如，變壓器在空載勵磁涌流時，波形中會含有大量的2次、3次、5次等諧波，其波形呈尖頂狀。差動保護裝置需要能夠識別這種波形，并判斷這并非內部故障，從而實現差動保護的諧波制動功能。測試儀必須能夠精確模擬這類波形，才能驗證保護裝置的制動邏輯是否有效。

③ 測試諧波相關保護功能： 在某些應用中，諧波本身就是一種需要被監測和保護的量。例如，一些諧波保護裝置會監測特定的諧波含量，當其超過閾值時發出告警。測試儀的諧波次數功能，可以用于驗證這類保護裝置的動作值和邏輯。

④ 提高測試的真實性： 通過模擬包含諧波的波形，測試環境更接近實際的電力系統工況。這使得測試結果更具說服力，能夠全面評估保護裝置在各種復雜電網環境下的性能。

諧波次數是繼電保護測試儀的一項高級功能，它決定了測試儀能夠模擬電網中非線性負載引起的波形畸變能力。這項功能對于驗證保護裝置的抗諧波能力、模擬特殊故障波形（如勵磁涌流）以及測試諧波相關保護功能至關重要。正確使用這項功能，能夠確保繼電保護裝置在復雜的電網環境中依然能可靠、準確地運行。
