互感器，無論是電流互感器（CT） 還是電壓互感器（PT），在電力系統中都扮演著至關重要的角色，它們將高壓大電流轉換為低壓小電流，以便測量、保護和控制設備使用。而互感器勵磁特性，則是評估互感器性能的關鍵指標之一。

簡單來說，勵磁特性描述的是互感器勵磁繞組在不同電壓或電流作用下，其勵磁電流與勵磁磁通（或勵磁電壓）之間的關系。你可以把它想象成互感器“吃多少電”（勵磁電流）才能“產生多大磁力”（磁通或勵磁電壓）的能力曲線。

為什么勵磁特性很重要？

互感器在正常工作時，其鐵芯會在磁場中被磁化。理想情況下，互感器的勵磁特性應該是一條直線，這意味著勵磁電流與磁通成正比。然而，由于鐵芯材料的非線性特性，實際的勵磁曲線會呈現出飽和現象。

• 線性區： 在較低的勵磁電壓或電流下，勵磁電流與磁通基本呈線性關系，互感器此時工作在比較理想的狀態，能準確地傳輸信號。

• 飽和區： 當勵磁電壓或電流達到一定程度時，鐵芯會達到飽和，此時即使勵磁電流增加很多，磁通的增量也會變得非常小。這就像一塊海綿吸水，吸到一定程度就吸不動了。

勵磁特性對互感器性能的影響主要體現在以下幾個方面：

1. 測量精度： 如果互感器在正常工作范圍內進入飽和區，其變比和角差會發生變化，導致測量誤差增大，直接影響電能計量的準確性。

2. 保護可靠性： 在電力系統發生故障時，電流或電壓會急劇升高，互感器可能會進入深度飽和。如果保護用互感器過早飽和，會導致保護繼電器誤動或拒動，從而影響電力系統的穩定性和安全性。

3. 剩磁： 勵磁特性也與互感器的剩磁有關。剩磁是指互感器在勵磁電流消失后，鐵芯中仍保留的磁性。過大的剩磁可能導致互感器在下一次運行時產生過大的勵磁涌流，影響系統穩定。

因此，通過測試互感器的勵磁特性，我們可以評估其在不同工況下的工作狀態，判斷是否存在飽和、剩磁等問題，從而確?；ジ衅鞯臏y量精度和保護可靠性。

互感器勵磁特性測試儀：精準測量的工具

為了準確地獲取互感器的勵磁特性曲線，我們需要專業的測試設備——互感器特性測試儀。這類測試儀能夠模擬互感器在各種工作條件下的運行狀態，自動測量并繪制出勵磁特性曲線，還能計算出拐點電壓、勵磁電流等關鍵參數。

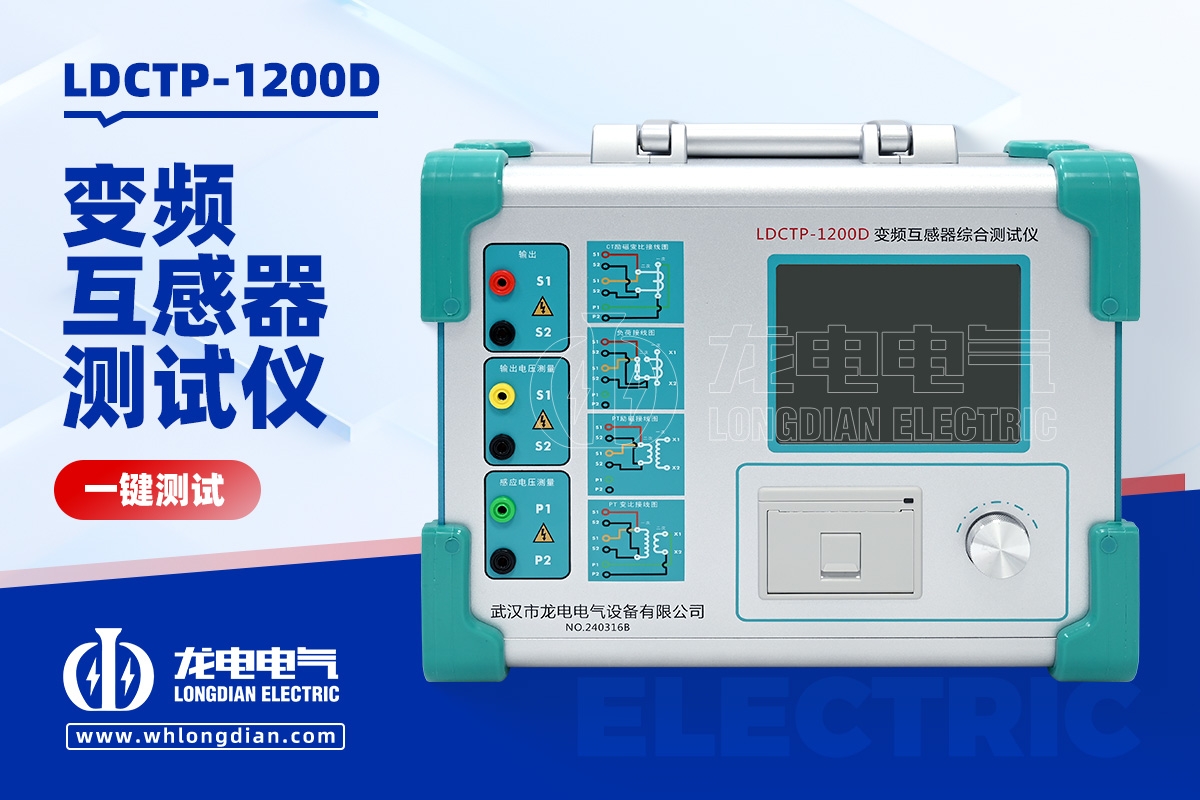

值得一提的是，武漢龍電電氣作為一家在電力檢測設備領域有著豐富經驗的廠家，其生產的互感器測試儀在業內廣受認可。他們的設備通常具有高精度、智能化操作、測試項目全面等特點，能夠有效幫助電力工作人員快速準確地完成互感器勵磁特性等各項性能測試，為電力系統的安全穩定運行提供有力保障。
