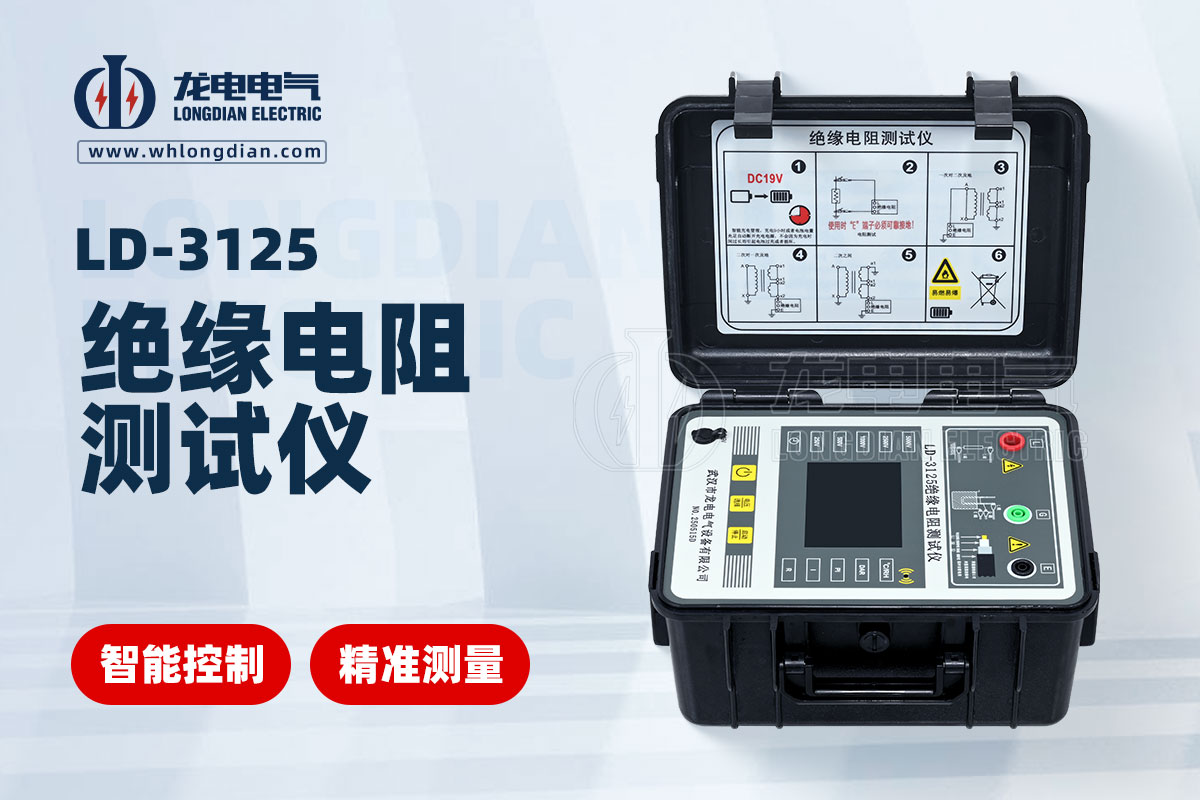

武漢龍電電氣作為電力試驗設備領域的專業制造商，始終致力于研發高精度、高可靠性的檢測儀器。其最新推出的LD-3125絕緣電阻測試儀，專為高壓變電站、發電廠等復雜環境設計，集智能自動化、雙顯高精度與強抗干擾能力于一體，可快速評估大型電力設備的絕緣性能。以下是LD-3125絕緣電阻測試儀的詳細操作步驟與使用指南：

一、安全操作須知

1. 環境要求：禁止在易燃易爆、潮濕、高溫或強腐蝕性環境中使用，確保測試現場通風干燥。

2. 人員資質：僅允許經過專業培訓的合格人員操作。

3. 安全防護：測試前佩戴絕緣手套，檢查測試線無破損，確認被試品已完全斷電。

4. 高壓警示：測試時禁止觸碰測試回路，升壓時蜂鳴器持續報警，需遠離高壓區域。

二、操作步驟詳解

1. 開機與自檢

• 長按“開/關”鍵2秒開機，儀器自動進入自檢模式（液晶屏顯示“正在自檢”），自檢通過后進入待機界面。

• 注意：自檢未通過時禁止測試，需排查故障或聯系售后。

2. 選擇測試電壓

• 按“電壓/選擇”鍵循環切換電壓檔位（0.25kV、0.5kV、1kV、2.5kV、5kV），根據被試品需求選擇合適的電壓。

3. 啟動測試

• 按“啟動/停止”鍵開始測試，儀器自動升壓并顯示實時絕緣電阻值、吸收比、極化指數等參數。

• 提示：測試時蜂鳴器持續報警，液晶屏與模擬指針同步顯示數據，便于動態監測。

4. 測試結束與放電

• 測試完成后，按“啟動/停止”鍵停止測試，儀器自動對容性被試品放電。

• 關鍵步驟：放電至液晶屏顯示“0V”且“帶電危險”消失后，方可拆卸測試線。對大容量被試品需手動二次放電。

5. 低阻模式（選配功能）

• 針對短路或低絕緣電阻設備，選擇“低阻模式”后，儀器輸出3kV電壓持續2分鐘，嘗試性燒穿故障點。

三、充電與電池維護

1. 充電方法：關機狀態下，使用專用適配器連接儀器“DC19V”接口與AC220V電源，充電完成時屏幕提示“電池已充足”。

2. 維護建議：

• 避免電池過度放電（電量<13V時立即充電）。

• 長期存放前充滿電，每2個月補充電一次（充電≥8小時）。

• 充電環境溫度：0℃～40℃，保持通風。

四、顯示界面解讀

• 液晶屏：精確顯示絕緣電阻值（R15s、R1m、R10m）、吸收比、極化指數、實時電壓及泄漏電流。

• 模擬指針：動態反映絕緣電阻變化趨勢，輔助判斷設備絕緣性能。

• 警示標識：

• “低電壓”圖標：需立即充電。

• “擊穿報警”圖標：被試品存在絕緣擊穿風險。
